Als Betriebsmittel bezeichnen wir speziell für den Anwendungsfall angepasste Sonderwerkzeuge. Diese können aus 3D-Druckteilen oder einfachen technischen Komponenten zusammengesetzt werden.
Neben der Produktionsoptimierung durch Sonderwerkzeuge, kann es auch ergonomische Gründe für Betriebsmittel geben.

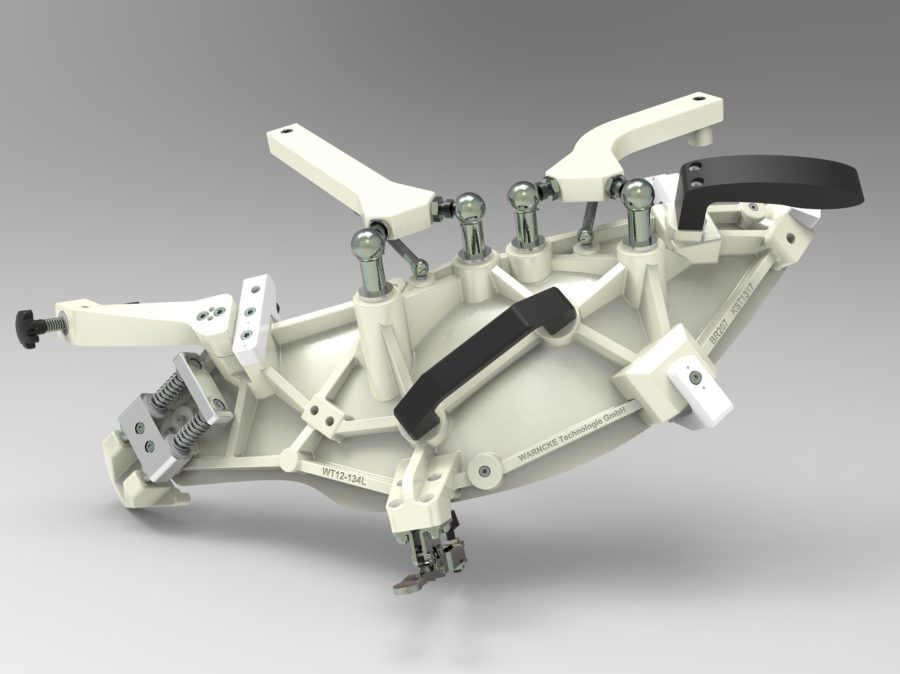

Das Betriebsmittel Leuchteinheit ist ein Sonderwerkzeug zum Einsetzen von Scheinwerfereinheiten in Fahrzeugen.
Der oder die Anwender/in steckt die Scheinwerferbaugruppe in das Betriebsmittel, bis dieses einrastet. Der Anwender drückt es daraufhin in die Öffnung im Fahrzeug. Durch die formangepasste Absteckung ist ein Ausrichten der Spaltmaße nicht mehr notwendig.
Sonderwerkzeug

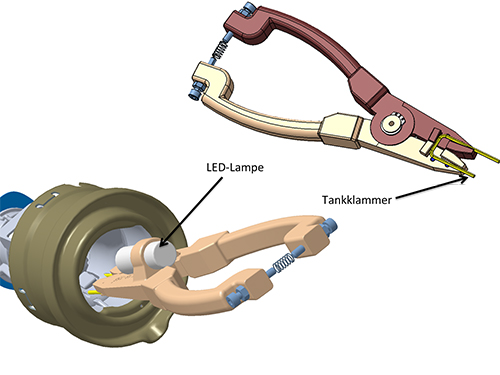

Das Betriebsmittel Tankklammerzange dient zum Einsetzen der besagten Tankklammer in den Einfüllstutzen am Fahrzeug.
Das Spezialwerkzeug haben wir entwickelt, um die schwer zugängliche Einsteckposition erreichbar zu machen. Die Handhabung der kleinen Klammern wird so im Serienfertigungsprozess bewerkstelligt.
Funktionsweise des Sonderwerkzeuges Tankklammerzange
Das Sonderwerkzeug ist so gestaltet, dass die Tankklammern im entspannten Zustand eingelegt werden können. Durch das Zusammendrücken der Zange wird die Klammer fest in die Aufnahme gepresst. Der Werker oder die Werkerin kann nun die Zange samt Klammer in die vorgesehenen Bohrungen im Einfüllstutzen einsetzen.
Positionierhilfe durch Beleuchtung
Für eine bessere Erkennung der Steckposition ist die Zange mit einer kleinen LED-Lampe versehen. Der Grundkörper der Zange und die Einformungen für die Kontur der Tankklammer bestehen aus 3D-Druckteilen.

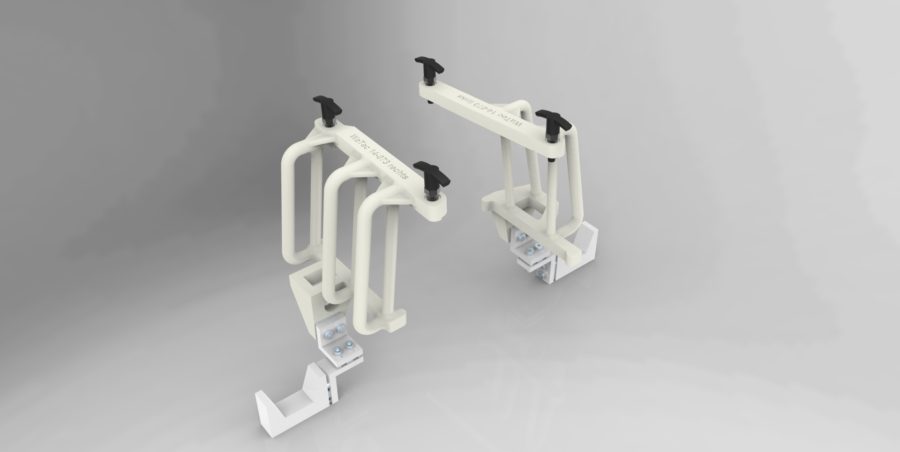

Das Betriebsmittel Ausrichtung Abgasanlage ist ein Sonderwerkzeug oder auch Hilfsmittel zum Ausrichten der Abgasanlage in der Fahrzeugproduktion.
Der Mitarbeiter rastet das Betriebsmittel am Unterbau ein. Anschließend setzt er die Abgasanlage auf das BEMI und die Montagestellen und verschraubt sie. Das BEMI wird durch Lösung der Rastbolzen, aus dem Bauraum entnommen. Durch die formangepasste Absteckung ist ein Ausrichten nicht mehr notwendig.
